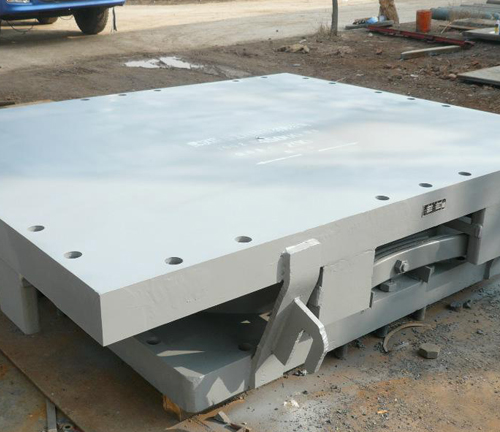

橋梁隔震盆式橡膠支座

橋梁隔震盆式橡膠支座是鋼構件與橡膠組合而成的新型橋梁支座，與同類的其它型號盆式支座和鑄鋼輥軸支座相比，具有承載能力大，水平位移量大、轉動靈活等優點。盆式橡膠支座是由上座板、密封圈、橡膠板、底盆、地腳螺栓和防塵罩等組成的。

橋梁隔震盆式橡膠支座軸承特性：

1、對橡膠支座的豎向力：

結構的重量，車輛荷載（衡量的影響）。

2、水平力：

一個縱向水平力制動力&mdash；&mdash；從上部結構，風荷載。水平力&mdash；&mdash；離心力從上部結構，風荷載。

3、橋梁抗震區：

根據設計地震烈度，根據規格和組合計算。

4、計和計算的板式橡膠支座的板式橡膠支座的設計計算包括確定橡膠軸承，橡膠支座壓縮檢查偏轉和校核計算抗滑穩定橡膠軸承。

（1）確定的規模，橡膠軸承，橡膠軸承平面尺寸的板式橡膠支座橡膠板平面尺寸的抗壓強度與底梁和墩頂混凝土局部承壓強度是由一般的橡膠軸承，抗壓強度控制設計。

（2）確定的厚度，橡膠支座梁因溫度變化和其他因素，預計將產生縱向水平位移是通過橡膠板剪切變形的。

5、橡膠軸承的基本布局原則：

檢查橡膠軸承，撓度梁荷載撓度，梁端會出現旋轉，但不允許用橡膠支座空隙現象。偏轉束角，橡膠軸承表面會產生不均勻的壓縮變形端，另一端，平均壓縮變形。

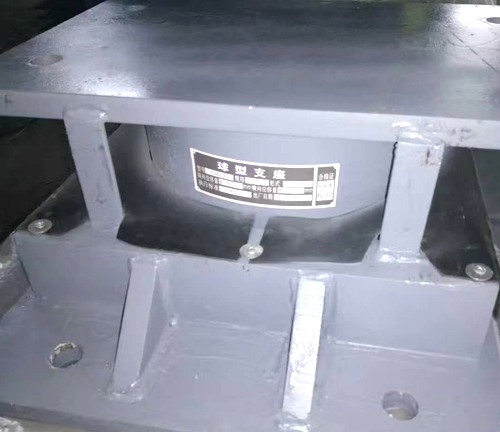

橋梁隔震盆式橡膠支座結構：

隔震系列盆式支座分為固定型、單向型、雙向型、柱面型，一般由上支座板、不銹鋼板、上耐磨板、球冠、下耐磨板、橡膠密封環、下支座板、限位裝置及錨固組件等組成。

隔震系列型，通常設置于固定墩，其在正常工況下為固定支座，地震時限位環剪斷，支座雙向減隔震；FPQZ-DX型，該支座可用作縱向活動型或橫向活動型，當用于縱向活動型時，其在橫橋向設有限位板，縱橋向可自由位移，地震時橫橋向限位板剪斷，支座雙向減隔震；FPQZ-SX型，其在正常工況下可以任意方向活動，地震時雙向減隔震；FPQZ-ZM型，通常用于跨度較大的連續梁的活動墩，其在縱向活動為柱面，因此熱脹冷縮支座高度不變化，地震時橫向減隔震。

橋梁隔震盆式橡膠支座工作原理：

隔震盆式支座運用被封閉在鋼制盆腔里的橡膠塊在三項受力狀態下具有流體的體積不行壓縮性的特點，將橋梁上部結構的荷載牢靠的傳遞到墩臺上，并完成橋梁梁端的滾動；一起依托聚四氟乙烯板與不銹鋼板之間的自在滑移，來習慣橋梁上部結構由于氣溫變化、混凝土徐變收縮等因素引起的水平位移，從而確保橋梁的運用安全。

隔震盆式支座安裝施工步驟如下：

1、先按現澆梁處理好支承墊石。

2、預制梁同支座接觸的底平面應保證水平與平整。若有蜂窩或傾斜度應預先用水泥砂漿搗實、整平，隔震盆式支座的正確就位。先按現澆梁將GPZ建筑隔震盆式支座在墩臺墊石上按設計中心位置就位，T型梁的縱軸線應同支座中心線相重合；板梁與箱梁的縱軸線應與支座中心線相平行。

3、為落梁準確，在架跨板梁或箱梁時，可在梁底劃好兩個支座的十字位置中心線，在梁端立面上標出兩個支座位置中心線的沿直線；落梁時同墩臺上的位置中心線相吻合。以后數跨可依跨梁為基準落梁。

4、梁落梁時應平穩，防止支座偏心受壓或產生初始剪切變形。在安放T梁支座時，若支座比梁肋寬，則在支座與梁底之間加設比支座略大的鋼筋混凝土墊塊或厚鋼板作過渡，以免盆式支座局部超載、應力集中。該鋼筋混凝土墊塊或鋼板應同梁底用環氧樹脂砂漿粘結。
